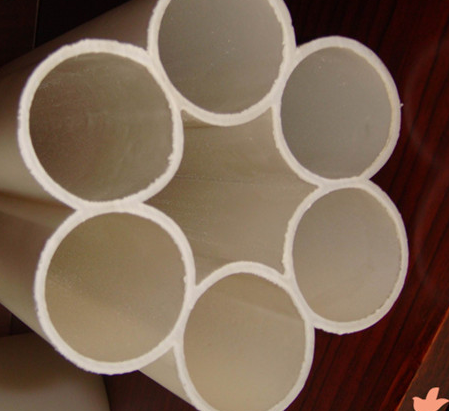

1。七孔梅花管的編製依據《通信管道工程施工及驗收規範》（GB50374-2006）、《通信管道橫斷麵圖》（YD/T5162-2007）、《通信管道檢修孔及手孔圖集》（YD5178-2009）、《通信管道檢修孔及管塊組圖集》進行。管道上（YDJ-101）；地下通信線路安裝（05x101-2）；通信工程施工設計圖。

七孔梅花管1測量放樣。根據設計院穿越樁導向點及監理審批加密控製點的成果，全站儀在直線段10m、曲線段5m處放出管線中心線，確定檢查井平麵位置和電氣管線位置。原始表麵的變形。七孔梅花管開挖時，根據圖紙設計管溝開挖斷麵圖，按規定坡度放坡，開挖坡頂兩側邊線撒石灰。七孔梅花管開挖時，在溝底每隔10米確定一個平麵位置和基礎高程控製樁，嚴格控製溝底的平麵位置和高程。測量資料應認真記錄，測量結果應報監理工程師審批。

2、七孔梅花管開挖管溝施工前，測量工程師應做好底部的放線和交接工作。經技術監理審查後，由測量工程師向現場施工人員和施工隊長提供技術資料。讓操作人員了解開挖深度，隨時檢查，避免超挖或欠挖。

七孔梅花管中心線不大於（+10），直通人（手）孔中心位置不大於100，管角檢修孔中心位置不大於20。

3、通信七孔梅花管溝底寬度應滿足以下要求：（1）當七孔梅花管基礎寬度小於630 mm時，溝槽底部寬度應增加300 mm（即每側150 mm）。（2）當七孔梅花管基礎寬度大於630 mm時，溝槽底部寬度應增加600 mm（每側300 mm）。除了以上所述，安徽日皮视频软件下载管道製造有限公司專注於：日皮视频APP苹果下载、克拉管、七孔梅花管、安徽pe管道等領域。有需求請持續關注。
